Altair 130mm D-ERF TRIBand Ha Solar Pre-Filter - mit Fassung für 5" Refraktoren s

Altair 130mm D-ERF TRIBand Ha Solar Pre-Filter - mit Fassung für 5" Refraktoren s

Der Altair Dichroic Solar Energy Rejection Filter oder D-ERF schützt Ihr Teleskop und Ihre Sonnenbeobachtungsausrüstung vor übermäßiger Wärmeentwicklung bei der Sonnenbeobachtung mit Ihrem Daystar Hydrogen Alpha Quark oder anderen Hydrogen Alpha Etalon Filtern.

  • Reduziert ca. 98% der Wärme, die die Optik erreicht, um zu verhindern, dass Etalon aus dem Band driftet, und um Ihre Ausrüstung zu schützen.
  • 30nm FHWM Bandpass bei H-alpha (H) Wellenlänge von 656.28 nm (Full Width Half Minimum) Transmission: ~95.5%
  • 40nm FHWM-Bandpass mit CWL bei 395nm, der die Wellenlängen der Calcium-H-Linie und der Calcium-K-Linie abdeckt. Durchlässigkeit: ~90,5%
  • UVIR-Blocker OD3 0,1% bei 400-1100nm, der über 98% der Wärme an Ihr Etalon eines Drittanbieters am Okular oder an der Kamera blockiert (z.B. Daystar Quark). Bitte beachten Sie, dass es in Ihrer Verantwortung liegt, ein geeignetes kommerzielles Etalon mit diesem Produkt zu verwenden und die Anweisungen des Herstellers zu befolgen.
  • Blockierung von sichtbarem Licht: OD4 0,01% @400-700nm zur Reduzierung von Reflexionseffekten und über 98% der Wärme.
  • Durchmesser 140 mm Dicke 12,0 mm (erforderlich, um Oberflächenpräzision zu erreichen)
    Mehrschichtige Beschichtungen mit SiO2-Schutzüberzug.
  • ERF-Halterungszelle mit weichen Gewindeknöpfen. Robust und sehr leicht, leicht zu demontieren, um den Filter mit optischen Tüchern zu reinigen. Die Zelle übt keine Spannung auf die Optiken aus.
Hersteller : Altair Astro
Artikelnummer : Alt-AA140ERF-TRI-130CA-190-150OD
Preis: 929,00 € inkl. MwSt. 19% (Deutschland)
Voraussichtliche Lieferzeit : 2-4 Wochen
Produktbeschreibung
Altair 130mm D-ERF TRIBand Ha Solar Pre-Filter - mit Fassung für 5" Refraktoren

Der Altair Dichroic Solar Energy Rejection Filter oder D-ERF schützt Ihr Teleskop und Ihre Sonnenbeobachtungsausrüstung vor übermäßiger Wärmeentwicklung bei der Sonnenbeobachtung mit Ihrem Daystar Hydrogen Alpha Quark oder anderen Hydrogen Alpha Etalon Filtern. Jetzt können Sie Geld sparen, indem Sie Hydrogen Alpha, Calcium K-Line und Calcium H-Line in einem TRIBAND-Vorfilter kombinieren.

Spezielle Beschichtungen blockieren infrarotes und ultraviolettes Licht sowie den größten Teil des unerwünschten Emissionsspektrums der Sonne, so dass nur die gewünschten Wasserstoff-Alpha-, Kalzium-K-Linie- und H-Linie-Wellenlängen für die Sonnenbeobachtung mit Ihrem Etalon-Filter eines Drittanbieters** zur Verfügung stehen.

Der Bandpass beträgt nur 30nm für die Ha-Seite und 40nm für die Kalzium-Seite - bester Kontrast und beste Blockierung. Die Transmission ist mit etwa 95% beispiellos.

Jedem Filter liegt ein individueller spektrographischer Prüfbericht entsprechend der Seriennummer bei. (Siehe Beispielbild).

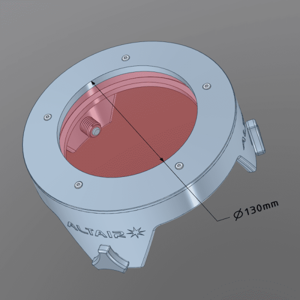

Das 140-mm-D-ERF-Filterelement ist in einer Halterung mit 130-mm-Öffnung montiert. Die Halterungszelle passt für Refraktoren mit einem Tau-Schutz-Außendurchmesser von 180 mm bis 150 mm*, also für die meisten 5"-Refraktoren, einschließlich der Altair-Refraktoren mit 125 mm und 130 mm Durchmesser. Die Zelle ist aus leichtem, robustem UV-beständigem Kunststoff mit eingebetteten Aluminiumplättchen gefertigt. Die Haltezelle übt keinen Druck auf die Optik aus und verformt sie nicht. Die Zelle ist extrem widerstandsfähig und schützt das Filterglas bei einem Sturz mit hoher Wahrscheinlichkeit vor Bruch, indem sie den Aufprall absorbiert.

HINWEIS: Dieser D-ERF-Filter kann NICHT allein verwendet werden. Er kann NUR in Verbindung mit einem Daystar Quark oder einem anderen ähnlichen Produkt verwendet werden, das über eigene, vollständig blockierende Filter verfügt. WARNUNG: Schwere Augenschäden sind die Folge, wenn dieses Produkt an einem Teleskop ohne ein professionelles Etalon-Produkt (wie das Quark) mit eigenen Sperrfiltern am Okularende des Teleskops verwendet wird. Wenden Sie sich im Zweifelsfall vor der Bestellung an Altair Astro oder Ihren Händler, um weitere Informationen zu erhalten.

Produktmerkmale:

  • Reduziert ca. 98% der Wärme, die die Optik erreicht, um zu verhindern, dass Etalon aus dem Band driftet, und um Ihre Ausrüstung zu schützen.
  • 30nm FHWM Bandpass bei H-alpha (H) Wellenlänge von 656.28 nm (Full Width Half Minimum) Transmission: ~95.5%
  • 40nm FHWM-Bandpass mit CWL bei 395nm, der die Wellenlängen der Calcium-H-Linie und der Calcium-K-Linie abdeckt. Durchlässigkeit: ~90,5%
  • UVIR-Blocker OD3 0,1% bei 400-1100nm, der über 98% der Wärme an Ihr Etalon eines Drittanbieters am Okular oder an der Kamera blockiert (z.B. Daystar Quark). Bitte beachten Sie, dass es in Ihrer Verantwortung liegt, ein geeignetes kommerzielles Etalon mit diesem Produkt zu verwenden und die Anweisungen des Herstellers zu befolgen.
  • Blockierung von sichtbarem Licht: OD4 0,01% @400-700nm zur Reduzierung von Reflexionseffekten und über 98% der Wärme.
  • Durchmesser 140 mm Dicke 12,0 mm (erforderlich, um Oberflächenpräzision zu erreichen)
    Mehrschichtige Beschichtungen mit SiO2-Schutzüberzug.
  • ERF-Halterungszelle mit weichen Gewindeknöpfen. Robust und sehr leicht, leicht zu demontieren, um den Filter mit optischen Tüchern zu reinigen. Die Zelle übt keine Spannung auf die Optiken aus.

    Vorteile der Verwendung eines Energieschutzfilters:

    • Verringert den Hitzestau, indem die Wärme reflektiert wird, bevor sie in das Teleskop eindringt. Dies führt zu einem schärferen Bild und verhindert Hitzeschleier durch Luftströmungen im Teleskoptubus.
    • Verringert die Hitzeeinwirkung auf Ihre Ausrüstung und Etalon und verlängert so die Lebensdauer des Produkts.
    • Schützt Ihr Teleskop und verhindert, dass es in Brand gerät. Keine verbrannten Ablenkbleche im Teleskoptubus mehr, keine gesprungenen oder geschmolzenen UVIR-Sperrfilter.
    • Verringert die Erwärmung Ihres Etalons, wodurch die Gefahr einer Bandpassverschiebung verringert wird. Wenn Sie Ihr Etalon auf dem Band halten, können Sie längere Bildgebungssitzungen sowie längere Animationssequenzen mit gleichmäßigerem Erscheinungsbild zwischen den Einzelbildern durchführen, so dass Sie sich nur noch um die Wolken kümmern müssen und keine Temperaturdrift mehr haben. Beispiel einer solaren Hydrogen Alpha Animation mit Altair ERF (öffnet neues Fenster).
    • Der Altair Hydrogen Alpha D-ERF Filter überträgt Wasserstoff-Alpha- oder "Ha"-Licht und hat einige der schmalsten Banden auf dem Markt aufgrund der Verwendung moderner Beschichtungsmethoden. Sie sind äußerst effizient bei der Blockierung von UV- und IR-Licht, lassen aber die gewünschten Wellenlängen durch. Dies ermöglicht den Einsatz von ultraschmalbandigen Etalons wie Daystar Quark Chromosphere und anderen für eine längere Lebensdauer.

      WICHTIGE SICHERHEITSINFORMATIONEN:

      Ein ERF ist ein Vorfilter und darf NUR in Verbindung mit einem Daystar Quark oder einem anderen professionell hergestellten Solar-Etalon-Filter verwendet werden, der zwischen dem Teleskopauszug und dem Okular eingesetzt wird. Jedes Etalon muss einen vollsperrenden Filter enthalten. Im Zweifelsfall sollten Sie einen Fachmann fragen. Ein ERF kann nicht mit einem Standard-Wasserstoff-Alpha-Filter verwendet werden, wie er z. B. für Deepsky-Aufnahmen verwendet wird. Schauen Sie niemals nur mit dem ERF in die Sonne - dauerhafte Augenschäden sind die Folge. Verwenden Sie niemals eine Kamera nur mit eingesetztem ERF, da der Kamerasensor durch intensives Licht beschädigt werden kann. Denken Sie daran, Ihr Sucherfernrohr abzudecken, damit Sie nicht versehentlich durch es in die Sonne schauen. Wir empfehlen den Altair Solar Finder oder einen ähnlichen Sonnensucher ohne Linsen, der die sicherste Methode zur Ausrichtung Ihres Teleskops auf die Sonne ist. Setzen Sie den ERF immer zuerst auf das Teleskop, decken Sie ihn ab und vergewissern Sie sich, dass Ihre gesamte Ausrüstung nach dem Etalon korrekt installiert ist, bevor Sie das Teleskop auf die Sonne ausrichten. Wenden Sie sich im Zweifelsfall an den Hersteller Ihres Etalons.

      D-ERF Vorfilterbeschichtungen und Struktur:

      ERF-Filterelemente sind in der Regel etwas größer als die freie Öffnung, die eine Montagezelle bietet, da der äußere Rand dazu dient, den Filter sicher in Position zu halten. Das Glassubstrat BK7. Die Spezifikation für den Glasrohling ist eine 8h-Wellen-Oberflächengenauigkeit, die vor der Beschichtung optisch mit einer Parallelität von 30 Bogensekunden poliert wird. Die Beschichtungen werden nach dem Auftragen eingebrannt, um die Spannung zu lösen. Altair ERF-Filter sind in der Regel recht dick, um die Oberflächengenauigkeit nach dem Beschichtungsprozess und während des Gebrauchs zu erhalten. Die mehrschichtigen dielektrischen Hartbeschichtungen werden durch eine zähe Silizium-SiO2-Beschichtung geschützt und das Glas getempert, um frei von Striae zu sein, d. h. von inneren Spannungen, die die Bildqualität beeinträchtigen. Die Kanten sind geschliffen und abgeschrägt, um sie zu schützen.

      ERF-Zelle/Gehäuse:

      Das äußere Gehäuse besteht aus einem robusten, langlebigen, UV-stabilen Kunststoff mit eingebetteten Aluminiumflocken, die Wärme und Licht vom Teleskop und der Optik fernhalten. Die Innenflächen der großen ERF-Halter sind konisch, um die Gefahr von Grenzschicht-Luftströmungen in der Nähe der Öffnung zu verringern. Drei große Rändelschrauben mit speziellen weichen Pads halten den Teleskoptubus fest, ohne ihn zu verkratzen. Die Gehäuse sind 3D-gedruckt und der ERF ist mit weichen Pads spannungsfrei in der Zelle befestigt. Das ERF-Glas kann sich etwas locker anfühlen und bei der Montage leicht klappern. Dies ist beabsichtigt und stellt sicher, dass das Glas frei von jeglicher Belastung ist, die die Bildqualität beeinträchtigen könnte. Wenn Sie das ERF-Glas zum Reinigen aus der Halterung nehmen möchten, können Sie dies ganz einfach tun, indem Sie die Edelstahl-Halteschrauben lösen. Das optische Element fällt heraus, wenn es umgedreht wird. Legen Sie es deshalb bitte auf ein Handtuch oder eine ähnliche weiche Unterlage. Es ist auch einfach, das Glas zu reinigen, ohne es aus dem Gehäuse zu nehmen.

      Reinigung Ihres D-ERF:

      Verwenden Sie die gleiche Methode wie bei der Reinigung jedes anderen astronomischen Filters. Zunächst wird überschüssiger Staub durch Ausblasen mit einer Blase entfernt (keine Druckluft verwenden). Um hartnäckige fettige Ablagerungen oder Pollenflecken zu entfernen, können Sie Baader Wonder Fluid (separat zu bestellen), Zeiss Linsentücher oder -flüssigkeit oder eine andere professionelle optische Flüssigkeit und optische Tücher verwenden. Sie können auch Isopropylalkohol verwenden. Wir empfehlen, die Reinigungsflüssigkeit auf ein optisches Tuch zu sprühen, nicht direkt auf das Glas. Verwenden Sie keine Mikrofaser-Reinigungstücher, da diese dazu neigen, Sandpartikel usw. aufzunehmen, die über die Oberfläche der Optik gezogen werden und Kratzer verursachen. Wir empfehlen die Verwendung von speziell angefertigten optischen Reinigungstüchern aus Naturfasern oder Tüchern. Wischen Sie vorsichtig von der Mitte zum Rand und rollen Sie dabei das Tuch, um den Staub aufzunehmen. Wischen Sie von der Mitte zum Rand, nicht kreisförmig, und heben und rollen Sie das Tuch, um zu verhindern, dass Partikel aufgenommen werden und Kratzer verursachen. Verwenden Sie für jeden Wischvorgang einen neuen Teil des Tuchs. Das ERF-Gehäuse ist unempfindlich gegenüber alkoholhaltigen Reinigungsflüssigkeiten wie Baader- oder Zeiss-Linsenflüssigkeit. Verwenden Sie jedoch kein Aceton oder eine andere Chemikalie, die Kunststoff auflöst, da dies das Gehäuse beschädigen oder den Klebstoff, der die weichen Pads am Gehäuse hält, auflösen kann.

      Lieferumfang:
      • D-ERF Filter 130mm für 5" Refraktoren



      Produktspezifikation
      FassungAluminium
      TypBandpass
      Dicke des Filters12mm
      Gewicht2.5 Kg
      Filtergewinde / Größe140mm in Fassung
