Altair 152mm TRIBAND D-ERF Solar Energie Schutzfilter (Hydrogen Alpha plus CaK CaH)

Altair 152mm TRIBAND D-ERF Solar Energie Schutzfilter (Hydrogen Alpha plus CaK CaH)

Der Altair Solar Energy Rejection Filter oder D-ERF schützt Ihr Teleskop und Ihre Sonnenbeobachtungsausrüstung vor übermäßiger Wärmeentwicklung bei der Sonnenbeobachtung mit Ihrem Daystar Ha Quark oder anderen Etalon-Filtern.
Hersteller : Altair Astro
Artikelnummer : Alt-AA160DERF-TRIBAND-188-160OD
Preis: 1739,00 € inkl. MwSt. 19% (Deutschland)
Lieferzeit : 4-8 Wochen
Produktbeschreibung

Der Altair Dichroic Solar Energy Rejection Filter (D-ERF) schützt Ihr Teleskop und Ihre Sonnenbeobachtungsausrüstung vor übermäßiger Wärmeentwicklung bei der Sonnenbeobachtung mit Ihrem Daystar Hydrogen Alpha Quark oder anderen Hydrogen Alpha Etalon Filtern.

Spezielle Beschichtungen blockieren infrarotes und ultraviolettes Licht sowie den größten Teil des unerwünschten Emissionsspektrums der Sonne und lassen nur die gewünschten Wasserstoff-Alpha- und Kalzium-Wellenlängen der K- und H-Linie für die Sonnenbeobachtung mit Ihrem Etalon-Filter eines Drittanbieters** zu. Der Bandpass beträgt nur 40 nm FWHM für besten Kontrast und beste Blockierung.

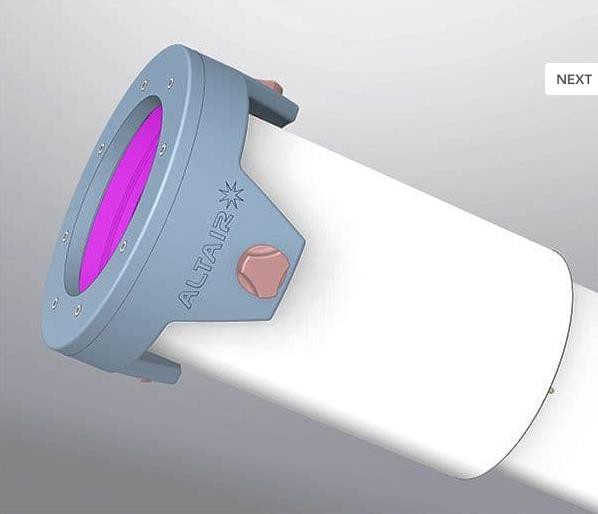

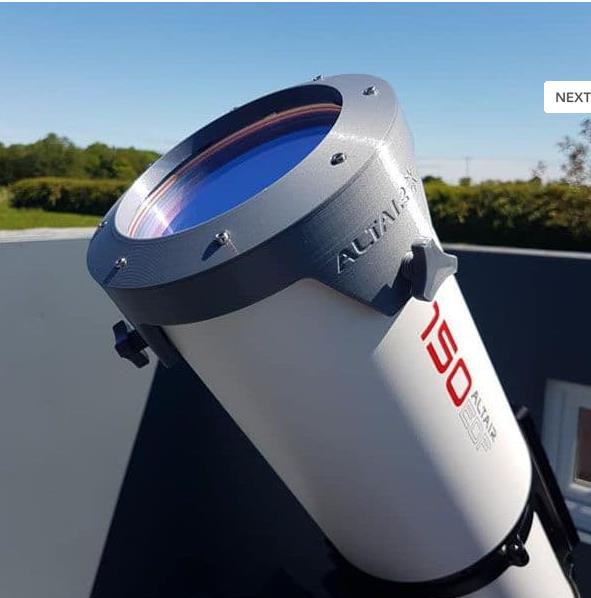

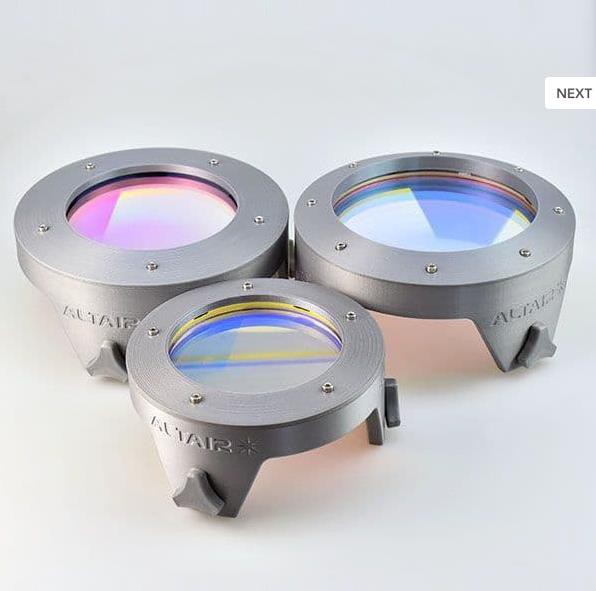

Ein 160-mm-D-ERF-Filterelement ist in einer speziellen Zelle mit 152-mm-Öffnung montiert. Die Halterungszelle passt für Refraktoren mit einem Tauauaußendurchmesser von 188 mm bis 160 mm*, also für die meisten 6"-Refraktoren, einschließlich der Altair 150EDF-Reihe. Die Zelle ist aus leichtem, robustem UV-beständigem Kunststoff mit eingebetteten Aluminiumplättchen gefertigt. Die Haltezelle übt keinen Druck auf die Optik aus und verzerrt sie nicht, um eine optimale Bildqualität zu gewährleisten.

HINWEIS: Dieser D-ERF-Filter kann NICHT allein verwendet werden. Er kann NUR in Verbindung mit einem Daystar Quark oder einem anderen ähnlichen Produkt verwendet werden, das über eigene, vollständig blockierende Filter verfügt. WARNUNG: Schwere Augenschäden sind die Folge, wenn dieses Produkt an einem Teleskop ohne ein professionelles Etalon-Produkt (wie das Quark) mit eigenen Sperrfiltern am Okularende des Teleskops verwendet wird. Wenden Sie sich im Zweifelsfall vor der Bestellung an unser APM Team, um die Frage zu klären.

  • Reduziert ca. 95-98% der Wärme, die die Optik erreicht, um zu verhindern, dass Etalon aus dem Band driftet.

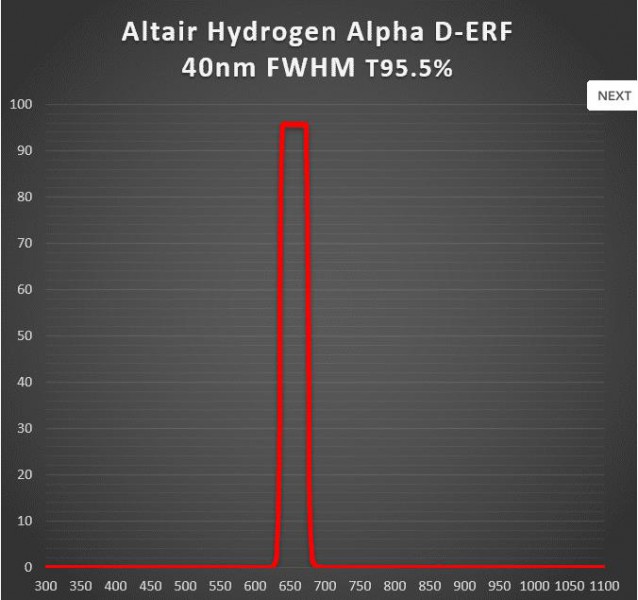

  • 40nm FHWM Bandpass bei H-alpha (H) Wellenlänge von 656,28 nm (Full Width Half Minimum) Transmission: 95,5% T @ 656,28 nm
  • 40nm FHWM-Bandpass mit CWL bei 395nm, der die Wellenlängen der Calcium-H-Linie und der Calcium-K-Linie abdeckt. Durchlässigkeit: ?85% T @ 656,28 nm
  • UVIR-Blockierung OD3 0,1 % bei 400-1100 nm, was über 95 % der Wärme abdeckt (die verbleibende Energie ist sehr gering und trägt nicht zur Erwärmung bei. Es wird auch durch das Etalon eines Drittanbieters am Okularende blockiert, z. B. Daystar Quark).
  • Blockierung von sichtbarem Licht: OD4 0,01% @400-700nm zur Reduzierung von Reflexionseffekten und über 95% der Wärme.
  • Durchmesser 160mm. Dicke 12,0 mm (erforderlich, um Oberflächenpräzision zu erreichen)
    Mehrschichtige Beschichtungen mit SiO2-Schutzüberzug
  • ERF-Halterungszelle mit Gewindeknöpfen mit weicher Spitze enthalten. Robust und sehr leicht, leicht zu demontieren, um den Filter mit optischen Tüchern zu reinigen. Die Zelle übt keine Spannung auf die Optik aus.
  • Inklusive einrastbarer Linsenschutzkappe.



Vorteile der Verwendung eines ERF bei Zielfernrohren von 4" oder größer:

  • Verringert den Wärmestau, indem die Wärme reflektiert wird, bevor sie in das Teleskop eindringt, was zu einem schärferen Bild und keinem Wärmeschleier durch Luftströmungen im Teleskoprohr führt.
  • Schützt die innere Struktur Ihres Teleskops. Keine verbrannten Ablenkbleche im Inneren des Teleskoptubus oder gerissene oder geschmolzene UVIR-Sperrfilter mehr.
  • Reduziert die Hitzeeinwirkung auf Ihre Ausrüstung und Ihr Etalon und verlängert so die Lebensdauer des Produkts.
  • Verringert die Erwärmung Ihres Etalons, wodurch die Gefahr einer Bandpassverschiebung verringert wird. Wenn Sie Ihr Etalon auf dem Band halten, können Sie längere Belichtungszeiten sowie längere Animationssequenzen mit einem konsistenteren Erscheinungsbild zwischen den einzelnen Bildern durchführen, so dass Sie sich nur noch um die Wolken kümmern müssen, ohne dass es zu einer Temperaturdrift kommt. Beispiel einer solaren Hydrogen Alpha Animation mit Altair ERF (öffnet neues Fenster).



Der Altair Hydrogen Alpha D-ERF Filter transmittiert Wasserstoff-Alpha oder "Ha"-Licht und hat einen FHWM von 40nm. Er blockiert extrem effizient UV- und IR-Licht. Dies ermöglicht die Verwendung von ultraschmalbandigen Etalons wie Daystar Quark Chromosphere und anderen für eine längere Lebensdauer.

** WICHTIGE SICHERHEITSINFORMATIONEN: Ein ERF ist ein Vorfilter und darf NUR in Verbindung mit einem Daystar Quark oder einem anderen professionell hergestellten Solar-Etalon-Filter verwendet werden, der zwischen dem Teleskopauszug und dem Okular eingesetzt wird. Jedes Etalon muss einen vollsperrenden Filter enthalten. Im Zweifelsfall sollten Sie einen Fachmann fragen. Ein ERF kann nicht mit einem Standard-Wasserstoff-Alpha-Filter verwendet werden, wie er z. B. für Deepsky-Aufnahmen verwendet wird. Schauen Sie niemals nur mit dem ERF in die Sonne - dauerhafte Augenschäden sind die Folge. Verwenden Sie niemals eine Kamera nur mit eingesetztem ERF, da der Kamerasensor durch intensives Licht beschädigt werden kann. Denken Sie daran, Ihr Sucherfernrohr abzudecken, damit Sie nicht versehentlich durch es in die Sonne schauen. Wir empfehlen den Altair Solar Finder oder einen ähnlichen Sonnensucher ohne Linsen, der die sicherste Methode zur Ausrichtung Ihres Teleskops auf die Sonne ist. Setzen Sie den ERF immer zuerst auf das Teleskop, decken Sie ihn ab und vergewissern Sie sich, dass Ihre gesamte Ausrüstung nach dem Etalon korrekt installiert ist, bevor Sie das Teleskop auf die Sonne ausrichten. Wenden Sie sich im Zweifelsfall an den Hersteller Ihres Etalons.

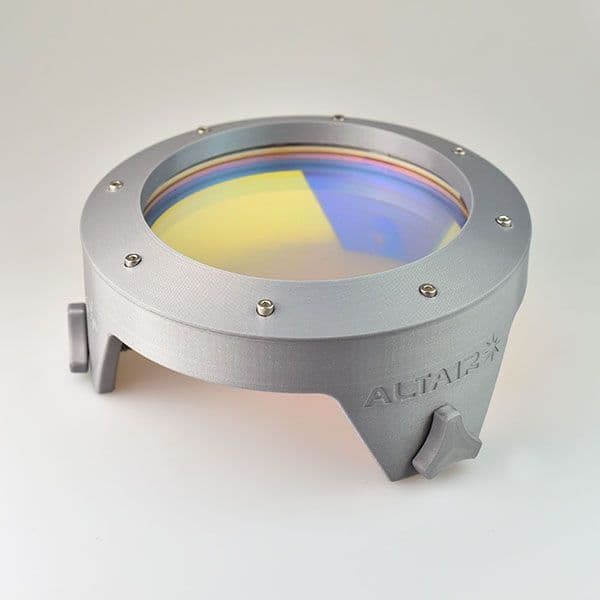

Technische Informationen zum D-ERF Filter: Das ERF-Filterelement hat einen Durchmesser von 160 mm und eine Dicke von 12,0 mm. Wenn es auf dem Altair ERF Halter montiert ist, ergibt sich eine klare Öffnung von 152mm / 6" Durchmesser, da der äußere Rand verwendet wird, um den Filter sicher in Position zu halten. Das Glassubstrat ist je nach Verfügbarkeit russisches K8 oder deutsches BK7. Die Spezifikation des Glasrohlings ist eine 8-Wellen-Oberflächengenauigkeit, die vor der Beschichtung mit 30 Bogensekunden Parallelität optisch poliert wird. Der Filter ist 12 mm dick, um die Oberflächengenauigkeit während des Beschichtungsprozesses zu erhalten. Die mehrschichtigen dielektrischen Beschichtungen werden durch eine zähe Silizium-SiO2-Beschichtung geschützt und das Glas getempert, um frei von Striae zu sein, d. h. von inneren Spannungen, die die Bildqualität beeinträchtigen. Die Kanten werden zum Schutz der Beschichtungen geschliffen und abgeschrägt.

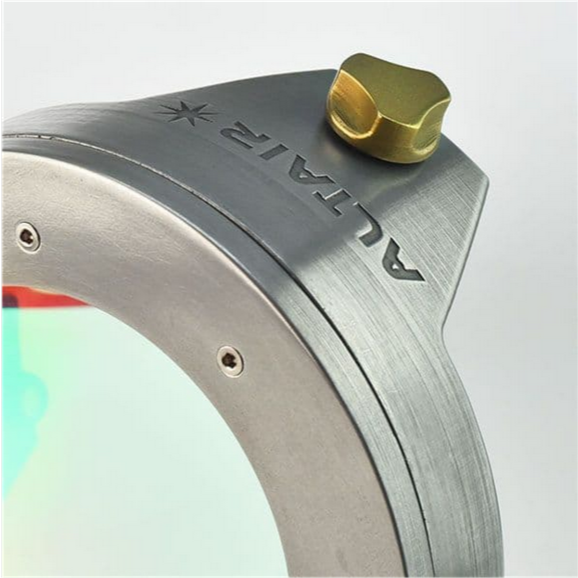

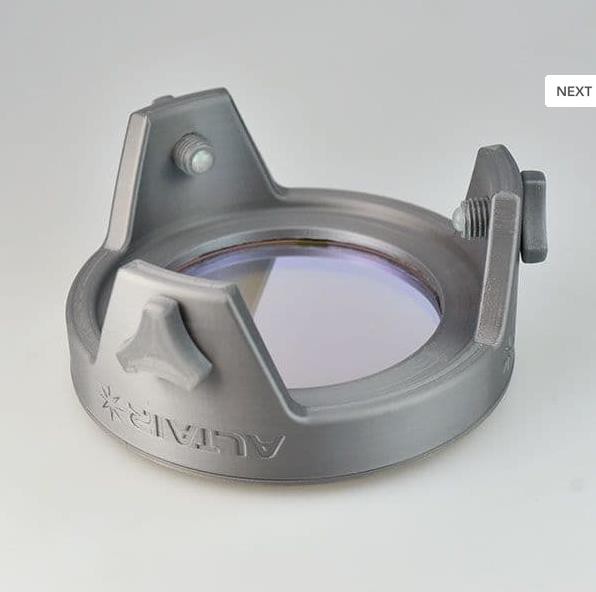

ERF-Zelle/Gehäuse: Das äußere Gehäuse besteht aus einem robusten, langlebigen und UV-beständigen Kunststoff mit eingebetteten Aluminiumplättchen, die Wärme und Licht vom Teleskop und der Optik weg reflektieren. Die Innenflächen sind konisch, um die Gefahr von Grenzschicht-Luftströmungen in der Nähe der Öffnung zu verringern. 3x große Rändelschrauben mit speziellen weichen Pads halten den Teleskoptubus fest, ohne ihn zu verkratzen. Die Gehäuse werden einzeln gegossen und von Hand bearbeitet und weisen leichte Variationen in der Oberfläche auf, was sie zu einzigartigen Einzelstücken macht. Der ERF ist mit weichen Pads spannungsfrei in der Zelle montiert und kann sich etwas locker anfühlen und leicht klappern. Dies ist beabsichtigt und stellt sicher, dass das Glas frei von jeglicher Belastung ist, die die Bildqualität beeinträchtigen könnte. Wenn Sie das ERF-Glas zum Reinigen aus der Halterung nehmen möchten, können Sie dies ganz einfach durch Lösen der Edelstahl-Halteschrauben erreichen. Das optische Element fällt heraus, wenn es umgedreht wird, also legen Sie es auf ein Handtuch oder eine ähnliche weiche Oberfläche.

Reinigung des D-ERF: Verwenden Sie die gleiche Methode wie bei der Reinigung jedes anderen astronomischen Filters. Zunächst wird überschüssiger Staub durch Blasen mit einer Lampe entfernt (keine Druckluft verwenden). Um hartnäckige fettige Ablagerungen oder Pollenflecken zu entfernen, können Sie Baader Wonder Fluid (separat zu bestellen) oder Zeiss oder ein anderes professionelles optisches Fluid und optische Tücher verwenden. Wischen Sie vorsichtig von der Mitte zum Rand und rollen Sie dabei das Tuch, um den Staub aufzufangen.

*Wir können kundenspezifische Gewindeknöpfe anfertigen, wenn Sie einen optischen Tubus haben, der schmaler ist als dieser - kontaktieren Sie uns für weitere Informationen.

Lieferumfang:

  • Filter in Fassung
Produktspezifikation
FassungAluminium
TypBandpass
Dicke des Filters12mm
Filtergewinde / Größe152mm in Fassung
Gewicht5 Kg
