Erleichterung für Einsteiger, Gewissheit für Profis!

Der völlig neu konstruierte und revolutionäre Kollimator VERSION 4.0 für Ihr Teleskop. Der Markt entwickelt sich immer weiter Richtung kurze Brennweiten und hochempfindliche Kameras mit extrem kleinen Pixelgrößen. Das steigert die Anforderungen an eine saubere Teleskopjustage.

Der Ocal Kollimator ist ein innovatives Hilfsmittel, welches einem die Justage auf völlig neue Weise erleichtert.

Jeder Ocal Kollimator hat intern einen Motor, welcher den CMOS-Chip linear bewegt. Über die Software kann so der Fokus ideal auf die einzelnen Bereiche der Justage eingestellt werden. Sie können also auf jeden Bereich im Teleskop scharf stellen ohne das Setup oder den Imagetrain anzufassen. Über die beiliegende Software können farbige Zentrierkreise ausgewählt und angepasst werden. Die Software steuert auch die Linienbreite der Kreise sowie den Kontrast und die Belichtung der Liveaufnahme. Zu guter Letzt kann ein Fadekreuz zugeschaltet und per Software rotiert werden. So lassen sich alle für die Justage wichtigen Bereiche scharf stellen und sehr exakt konzentrisch ausrichten. Mit der Ausrichtung des Fadenkreuzes lässt sich die exakte lineare Ausrichtung der Fangspinne beurteilen.

Bitte sehen Sie sich die Videos zum Produkt an, welche wir verlinkt haben.

Der Ocal Kollimator wird als OCAL VERSION 4.0  angeboten. Eine Beschreibung finden Sie neben dem Produkt.

Die Bedienungsanleitung steht zum Download zur Verfügung.

Der OCAL Kollimator Version 4.0 ist eine Weiterentwicklung des beliebten OCAL V3.0, OCAL PRO und 3.0 MAX Kollimators. Die Genauigkeit der Geräte konnte weiter verbessert werden. Dank verbesserter Optik und modernster Fertigungsverfahren deckt der OCAL V4.0 jetzt alle Brennweiten ab. Dazu ist es gelungen den OCAL 4.0 etwas günstiger auf den Markt zu bringen.

• Die neue Version 4.0 des OCAL Kollimators verwendet eine größere Frontlinse und einen CMOS Sensor. Der neue Sensor ist wesentlich lichtempfindlicher und hat kleinere Pixel. Das ermöglicht eine Justage auch unter dunkleren Gegebenheiten. Falls die Abbildung zu hell ist, können Sie über Gain und Belichtungszeit herunter regeln.
• Nochmals gesteigerte Auflösung und Abbildungsleistung gegenüber allen Vorgängermodellen.
• Im Gegensatz zu den ersten Vorgängerversionen verfügt der OCAL V4.0 über ein entkoppeltes Kameramodul in Industriequalität. Dieses Kameramodul ist und nicht mehr mit der Platine verbunden. Eine völlig neue Fertigungstechnik erlaubt es, dieses Modul mit höchster Präzision im Gehäuse des OCAL MAX zu verbauen. Die Abweichung bei der Montage lieget bei gerade mal 0,05mm!
• Die verbesserte Optik des OCAL Version 4.0 sorgt dafür, dass kritische Bereiche jetzt noch besser scharf gestellt werden können.
• Der Bereich im Zentrum um die Linse des OCAL ist jetzt leichter vom Hintergrund unterscheidbar. So gelingt eine saubere Justage auch unter schwierigen Bedingungen, wenn zum Beispiel eine Mittenmarkierung die Linse verdeckt. Dazu wurde nun eigens ein zusätzlicher schwarzer Ring im Gehäuse angebracht.
• Die Klarheit des Bildes wurde wesentlich verbessert. Besonders auch mit angeschlossenem Korrektor ist die Abbildung jetzt wesentlich besser, als bei den Vorgängermodellen.
• Für Windows, Android und Apple Mac geeignet.

Kollimation von Schmitt Cassegrain Teleskopen, Kollimation von RC und CDK Teleskopen, Kollimaton von hyperbolischen Astrographen auch mit kurzen Brennweiten. Kollimation von Newton-Teleskopen.

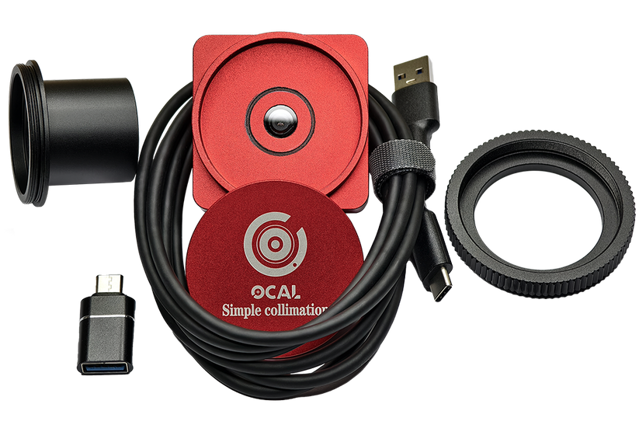

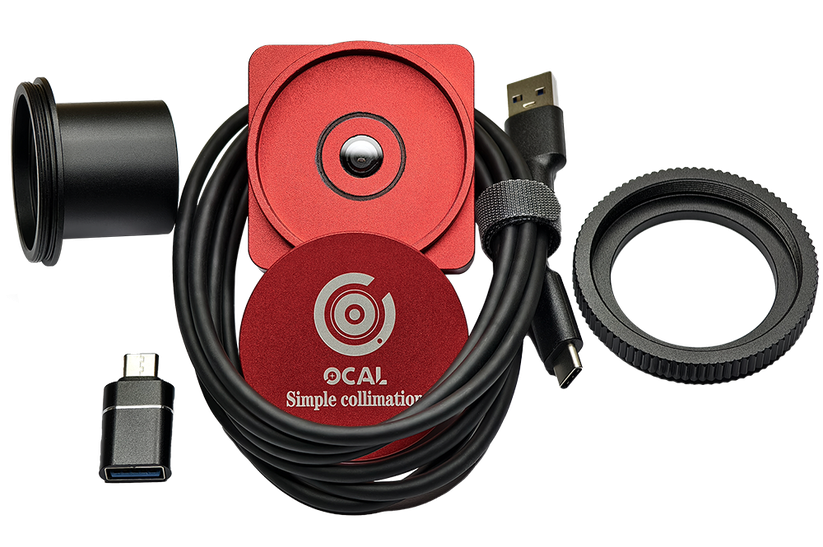

Lieferumfang:

• Kollimator
• Mit Adaptern auf M42 auf M48, M42 auf 1,25"

Video zu OCAL Kollimatoren

VIDEO OCAL Version 3.0 MAX Hier klicken!

Sonstige Videos und Downloads

VIDEO OCAL. Hier klicken!

VIDEO OCAL PRO. Hier klicken!

VODEO OCAL RC Kollimation. Hier klicken!

DOWNLOAD SOFTWARE und Calibrator centering code. Hier klicken!

Download Anleitung Englisch

Diese Anleitung erklärt die Inbetriebnahme und die Justage eines Teleskopes anhand von bebilderten Beispielen.

OCAL3.0 Electronic Collimator user Manua

Adobe Acrobat Dokument 4.2 MB

Download

Download Anleitung Deutsch / neueste Version Stand 01.2024

Diese Anleitung erklärt die Inbetriebnahme und die Justage anhand von bebilderten Beispielen. Deutsche Übersetzung

Bedienungsanleitung Deutsch_V1.7.pdf

Adobe Acrobat Dokument 11.2 MB

Download

Jetzt mit Kurzanleitung zur Justage von SC, RC, CDK und RASA-Teleskopen!
