Skywatcher - SynScan PRO Goto Upgrade Kit für EQ-5 Montierung

Skywatcher - SynScan PRO Goto Upgrade Kit für EQ-5 Montierung

Dieses Set verwandelt Ihre EQ-5-Montierung in eine voll funktionsfähige Goto-Montierung
Hersteller : Skywatcher
Artikelnummer : SKY-20108
Preis: 529,00 € inkl. MwSt. 19% (Deutschland)
Lieferzeit : 1-4 Tage
Produktbeschreibung
Skywatcher - SynScan PRO Goto Upgrade Kit für EQ-5 Montierung

Skywatcher EQ5-SkyScan-Steuerung

Die EQ5-SkyScan-Steuerung ist ein Meisterstück der Ingenieurskunst, welches Ihnen ermöglicht auf leichte und vergnügliche Art und Weise die schönsten Objekte des Nachthimmels, wie Planeten, Gasnebel, offene Sternhaufen, Galaxien und noch vieles anderes aufzufinden. Die Handsteuerung erlaubt Ihnen Ihr Teleskop auf Knopfdruck auf ein spezielles Objekt auszurichten oder eine Reise durch die Deep-Sky-Welt durchzuführen. Das benutzerfreundliche Menü erlaubt automatisches Anfahren von über 13400 Objekten. Sogar ein unerfahrener Amateurastronom beherrscht die Vielzahl seiner Bedienungsmöglichkeiten nach wenigen Beobachtungsnächten. Im Nachfolgenden wird eine kurze Beschreibung der einzelnen Komponenten der EQ5 SkyScan-Handsteuerung gegeben.

Stromversorgung der EQ5 SkyScan-Handsteuerung

Die EQ5-SkyScan-Steuerung erfordert eine Stromversorgung mit 11-15 V und mindestens 2 A Stromabgabe. (Der Stift des Steckers ist an den Pluspol anzuschließen.) Schließen Sie das Stromversorgungskabel sorgfältig an den 12V-Eingang an der Montierung an. Die "Power"-Anzeige blinkt, wenn die Stromversorgung zu schwach ist.

Die SkyScan Handsteuerung

Die SkyScan-Handbox besitzt drei Eingänge:
  • RJ-45: Der Eingang für den 8-poligen RJ-45-Verbinder ist für den Anschluss der Handbox an die Steuerungskonsole auf der Montierung vorgesehen.
  • RJ-11: Der Eingang für den 6-poligen Rj-11-Verbinder dient der Kommunikation zwischen der Handbox und einem Computer.
  • DC-Power-Port: Der "DC-Power-Port" erlaubt den unabhängigen Gebrauch der EQ5-Handbox für Benutzer, die sich die Datenbasis ansehen wollen, ohne die Handbox mit dem Teleskop zu verbinden


Steuerfunktionen der Handbox

Die EQ5-Handsteuerung erlaubt den direkten Zugriff auf alle Funktionen des Teleskops und auf die Datenbasis mit einer Anzahl von voreingestellten Objekten. Die Handsteuerung besitzt ein zweizeiliges Display mit je 16 Zeichen. Das Display hat eine Textscrollfunktion und eine Hintergrundbeleuchtung für konfortableAblesung auch bei Nacht. Um die zahlreichen von der Handsteuerung angebotenen Funktionen zu erklären, sind diese auf 3 Hauptgruppen aufgeteilt.

Mode-Tasten

Die Mode-Tasten sind direkt unterhalb des LCD-Displays angeordnet. Die Tastenbezeichnungen lauten ESC, SETUP und Enter.
Die ESC-Taste dient dazu ein eingegebenes Kommando rückgängig zu machen oder im Menü eine Ebene zurückzugehen. Ein Druck der Escape-Taste von 2 Sekunden bewirkt das Aufrufen der Alignmentfunktion, oder das Aussteigen aus dieser Funktion.
Die Enter-Taste dient dazu, Funktionen und deren Untermenüs aus dem Menübaum auszuwählen und um bestimmte zweckmäßige Arbeitsfunktionen zu bestätigen. Die Setup-Taste ist eine Taste zum schnellen Aufrufen des Setupmenüs und seiner Untermenüs.

Richtungs-Tasten

Diese erlauben die volle Kontrolle über das Teleskop in beliebigen Zuständen der EQ5 SkyScan-Steuerung. Die Tasten sind gesperrt, solange das Teleskop ein Objekt anfährt. Normalerweise benutzt man sie während der Initialisierung und um ein Objekt im Okular zu zentrieren.

Tasten mit Doppelbelegung

Diese Tasten sind unterhalb der Richtungstasten plaziert. Sie dienen zwei Zwecken: Eingabe der Daten und als Schnellaufruftasten für verschiedene Zwecke.

Tool-Tasten
  • Tour-Taste: Führt zu einer Tour an dem zur Zeit vorhandenen Himmel.
  • Rate-Taste: ändert die Geschwindigkeit der Motoren, wenn die Richtungstasten gedrückt werden.Man kann 9 Geschwindigkeiten wählen von 1 (am langsamsten) bis 9 (am schnellsten)
  • Utility-Taste: Diese zeigt Funktionen wie: Show Position, Anzeigedauer , Einstellen der Nachführung u.a.
  • Benutzer-Taste: Diese erlaubt den Zugriff auf 25 vom Benutzer definierte Koordinaten
  • ID-Taste: Diese Taste identifiziert das Objekt, auf welches das Teleskop eingestellt ist.

Katalog-Tasten
  • NGC, IC, M, PLANET, und OBJEKT- Taste erlauben direkten Zugriff auf die Objektdatenbank des EQ5 SkyScan mit über 13400 Objekten.

Scroll-Tasten
  • Diese Tasten dienen dazu, um im Menübaum auf und ab zu blättern oder um eine Auswahl zu treffen.

Objekt-Kataloge

Die Objektdatenbank der EQ5 SkyScan-Steuerung Die EQ5 SkyScan-Steuerung wird mit einer riesigen Datenbank mit den Objektkoordinaten und weiteren Informationen von über 13400 Objekten geliefert., alle Daten sind sind von der Handsteuerung aus abrufbar. Die Datenbank enthält folgende Kataloge:
  • Solar System (Sonnensystem): Die 8 Planeten unseres Sonnensystems, plus den Mond
  • Named Stars (Sterne mit Namen): Eine Liste der 100 bekanntesten Sterne aus der SkyScan-Datenbasis
  • NGC (NGC-Katalog): 7840 der hellsten Deep-Sky-Objekte aus dem "Revised New General Catalog"
  • IC (IC-Katalog): 5386 Standard-Sterne und Deep-Sky-Objekte aus dem Index-Katalog
  • Messier (Messier-Katalog): Komplette Liste der 110 Messier-Objekte
  • Single Stars (Einzelsterne): Auswahl der hellsten Sterne.
  • Others (Andere): Eine Auswahl von Objekten wie Doppelsterne, Kugelsternhaufen, variable Sterne, Galaxien, Planetarische Nebel, und offene Sternhaufen.

Weitere Eigenschaften der SkyScan-Steuerung

Utility-Funktionen (Nützliche Funktionen) erlauben ihnen Ihre SkyScan-Steuerung an Ihre persöhnlichen Bedürfnisse anzupassen. Es gibt:
  • Show Position (Zeige-Position): Hiermit werden die Koordinaten des Punktes angezeigt, auf den das Teleskop gerade eingestellt ist.
  • Display Time (Zeitanzeige): Hiermit wird die örtliche Zeit und die Sternzeit angezeigt.
  • Set tracking (Nachführmodus einstellen)
  • Sid. Rate (Sterngeschwindigkeit): Stellt die Sternachführgeschwindigkeit ein (R.A. Tracking)
  • Lunar Rate (Mondgeschwindigkeit): Stellt die Mondnachführgeschwindigkeit ein (R.A. Tracking).
  • Solar Rate (Sonnengeschwindigkeit): Stellt die Sonnennachführgeschwindigkeit ein (R.A. Tracking).
  • Dual Axis (zwei Achsen): Dies aktiviert die Nachführung in zwei Achsen (dafür ist eine zwei Sterne oder drei Sterne Ausrichtung erforderlich.
  • Park Scope (Parkposition des Teleskops): Diese Funktion bewegt das Teleskop zu seiner ursprünglichen Startposition.
  • RS-232 mode (RS-232 Modus): Diese Funktion erlaubt die Verbindung mit einem Computer (Siehe hierzu den Abschnitt "Verbindung mit einem Computer" weiter untenstehend)
  • Auto Guide Speed (Automatische Nachführungs-Geschwindigkeit): Wenn man eine automatische Nachführeinrichtung benutzt, wird hiermit die Nachführgeschwindigkeit auf 1x, 0,75x, 0,5x oder 0,25x Sterngeschwindigkeit gesetzt.

Verbindung mit einem Computer

Eine weitere Funktion der EQ5-SkyScan-Steuerung ist die Möglichkeit die Steuerung über ein serielles Kabel mit einem Computer zu verbinden. Die meisten im Handel befindlichen Planetariumsprogramme können für die Steuerung des ScyScan benutzt weden. Schauen nach Programmen, die zum NexStar5 kompatibel sind. Im Folgenden wird die Vorgehensweise beschrieben, um den SkyScan mit einem Computer zu verbinden oder wieder von diesem zu trennen.

Auto Guiding (Automatische Nachführung)

Die EQ5-SkyScan-Steuerung hat einen für Auto Guiding bestimmten Port, der zusammen mit einem Autoguider benutzt werden kann. Die Pinbelegung des 6-poligen Verbinders ist zu den meidten am Markt angebotenen Autoguidern voll kompatibel. Beziehen Sie sich auf "Figur t", wenn Sie das Autoguider-Verbindungskabel mit der EQ5 SkyScan-Steuerung verbinden, um dann den Autoguider zu kalibrieren. Eine Relaisbox kann aus Sicherheitsgründen hinzugefügt werden. Beachten Sie das die vier Ausgänge im aktiven Zustand auf "low" liegen, mit internen Halteplätzen versehen , und fähig sind mit 25 mA belastet zu werden.

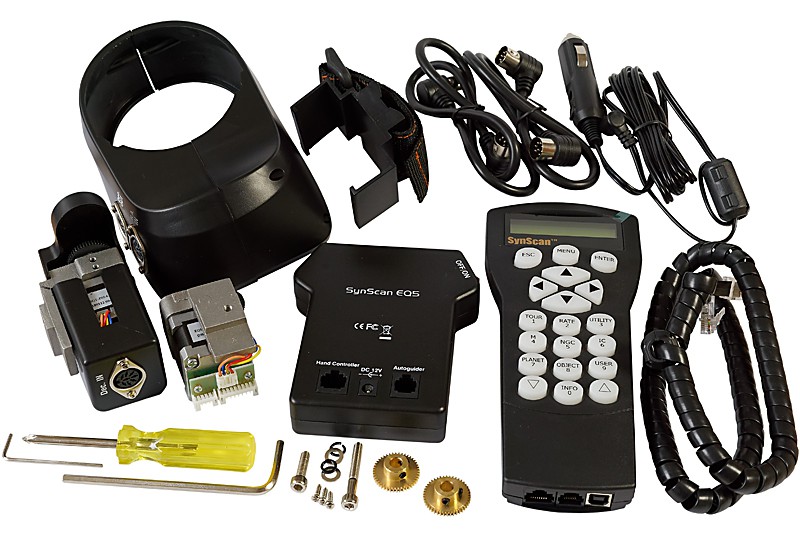

Lieferumfang
  • Handsteuerbox Flash Upgradeable
  • 2 Motoren
  • Bedienpannel/Motorboard
  • Kabel
  • Kabelklemme
  • Halterung für Handsteuerbox

Produktspezifikation
PECvorhanden
NachführgeschwindigkeitenSideral, Solar, Lunar
MotorenSchrittmotor in beiden Achsen
maximale Schwenkgeschwindigkeit3.4°/sek (800X)
Stromversorgung11 -15 V DC
Korrekturgeschwindigkeiten1,25x, 1,5x, 1,75x, 2x
AnschlüsseRJ-45, RJ-11, DC-Power-Port
