TS Optics 2"-Concenter - Justierokular für Newton-Teleskope

Einfache Justage von Haupt- und Fangspiegel

Die Alternative zu allen Justiereinrichtungen am Markt! Auch der Fangspiegelmittelpunkt (ohne vorheriges Aufbringen einer Markierung) wird zum Okularauszug hin mit voller Ausleuchtung perfekt justiert! Auch das Newton-Offset wird berücksichtigt. Damit erreichen auch Einsteiger eine perfekte Justage ihres Newtonteleskopes - auch für die Astrofotografie.
Das Concenter wird exklusiv für TS Optics hergestellt

Kinderleichte Justage

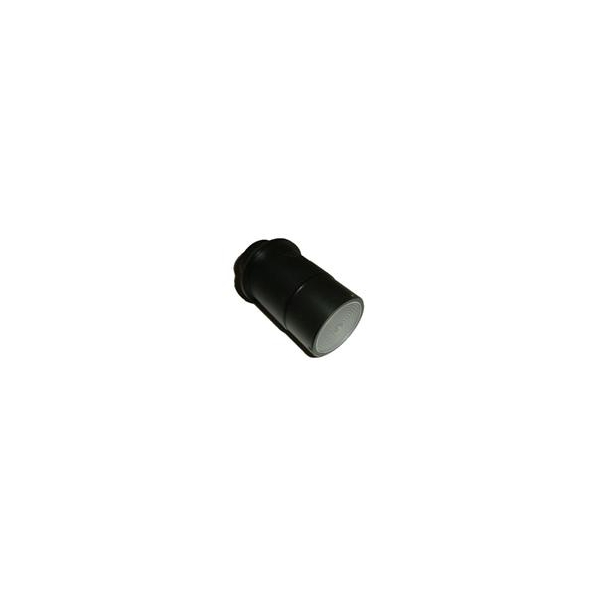

Das Concenter-Okular besteht aus einem geschlossenen Zylinder, ähnlich einem Cheshire-Okular. Der entscheidende Unterschied zu einem Cheshire ist die eingelassene Kreisscheibe. Das 2"-Okular passt perfekt zu jedem 2"-Okularauszug.

Sie benötigen bei der Justage keine Mittelpunktmarkierungen auf dem Fangspiegel. Die Justage erfolgt direkt über den Spiegelrand, so dass eine genaue Übereinstimmung der optischen Lichtflächen gegeben ist sogar unter Berücksichtigung des Offset. Sie justieren hier wesentlich genauer als mit einem Laser, vor allem können Sie sicher sein, dass nicht nur die Achse, sondern auch das Feld optimal eingestellt sind.

Beim Concenter findet das Prinzip der "Filmdose" Anwendung, ergänzt durch eine Scheibe mit konzentrischen Kreisen, welche auch dem ungeübten Anfänger eine verständliche Justage bietet. Die Justage kann am Tag oder in der Dämmerung erfolgen, ein wenig Resthelligkeit genügt, um das Justierokular auszuleuchten.

Offset wird berücksichtigt

Ihre Justage berücksichtigt den Offset des Teleskops (mechanische Offsetmontage vorrausgesetzt). Wenn Sie schon eine Mittelpunktmarkierung auf Ihrem Sekundärspiegel haben, ist diese nicht in der Mitte der konzentrischen Ringe zu sehen, sondern um den Offset verschoben. Nur wenn Sie eine vorher berechnete Offset-Markierung auf dem Fangspiegel angebracht haben, ist diese genau in der Mitte der konzentrischen Ringe.

Justier-Anleitung

Wenn Sie das Justierokular in der Hand halten, bemerken sie eine teleskopseitig am unteren Ende eingelassene durchsichtige Kunstoffscheibe mit zentraler Bohrung und konzentrischen eingravierten Kreisen.

Am anderen Ende finden Sie eine zentrale Bohrung, welche so klein gewählt ist, dass das Auge beim späteren Durchschauen keine Möglichkeit hat, der Zentrierung zu entgehen.

Nach Einsetzen des Justierokulars in den Okularauszug sehen Sie matt durchscheinende Ringe vor den optischen Komponeten des Teleskops.

1.Okularauszug justieren

Decken Sie den Hauptspiegel ab und achten Sie auf eine gute Ausleuchtung. Nun kann der Fangspiegel, eine rechtwinklige Montage des Okularauszugs vorrausgesetzt, so justiert werden , dass er durch Verschieben oder Verdrehen zwischen den Kreisen des Justiersets kreisrund und ohne Versatz erscheint.
Mit dem Fokusregler des Okuarauszugs kann man hier die Außenkante des Fangspiegels und den passenden Kreis zur Deckung bringen. Bereits geringe Abweichungen von der Idealpostion werden sofort erkannt.

2.Fangspiegel zentrisch zum Hauptspiegel ausrichten

Während des Einblickens ins Okular wird die Verkippung mittels der Schrauben des Fangspiegels so verändert, bis die helle Spieglung des Hauptspiegels im Fangspiegel mit den Kreisen konzentrisch steht.

3.Hauptspiegel auf die optische Achse ausrichten

In der Dunkelheit erfordert es hier einer guten Ausleuchtung der Ringscheibe, z.B. mit einer LED-Lampe. Jetzt kann die Hauptspiegelmittenmarkierung zwischen den hell aufleuchtenden Kreisen justiert werden.
Reflexionen von konzentrischen Kreisen auf dem Fangspiegel können Anfangs für Verwirrung sorgen. Trainieren Sie die Handhabung, bevor das Set bei der Beobachtung zum ersten Einsatz kommt.

Justieren Sie ausschließlich auf die primären Kreise im Justierokular.

Eine Abschlußjustage am Stern ist bei exakter Justage nicht nötig

Lieferumfang

• 2"-Concenter
• Transportbehälter
